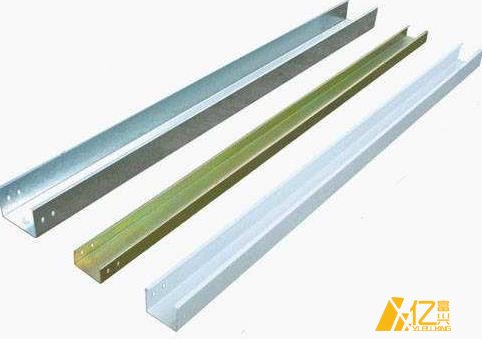

鍍鋅線槽的安裝技術

　　鍍鋅線槽(電纜橋架) 安裝可利用其鍍鋅的連接板進行跨接， 而不必采用跨接線進行跨接， 但連接板的兩端應不少于2 個有防松螺帽或防松墊圈的螺栓進行連接固定， 避免出現連接松動、脫開等現象， 保證跨接接地的可靠連接。

　　什么是熱鍍鋅線槽?

　　熱鍍鋅線槽是一種全封閉型電纜橋架,它適用于敷設計算機、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果。考慮槽式直通作屏蔽時,表面處理用鍍鋅。

　　金屬線槽的規格類型及選用方法

　　金屬線槽由槽底和槽蓋組成，每根糟一般長度為2米，槽與槽連接時使用相應尺寸的鐵板和螺絲固定。在綜合布線系統中主要使用線槽有以下幾種情況：

　　1) 金屬槽和附件;

　　2) 金屬管和附件;

　　3) PVC塑料槽和附件;

　　在綜合布線系統中一般使用的金屬線槽 的規格有： 5 0×1 0 0 m m、1 0 0×1 0 0 m m、 1 0 0×2 0 0 m m、1 0 0×3 0 0 m m、2 0 0×4 0 0 m m 等多種規格。

　　金屬管是用于分支結構或暗埋的線路，它的規格也有多種，以外徑m m為單位：工程施工中常用的金屬管有：D16、D20、D25、D32、D40、D50、D63、D25、D110等規格。

　　在金屬管內穿線比線槽布線難度更大一些，在選擇金屬管時要注意管徑選擇大一點，一般管內填充物占3 0%左右，以便于穿線。金屬管還有一種是軟管(俗稱蛀皮管)，供彎曲的地方使用。
